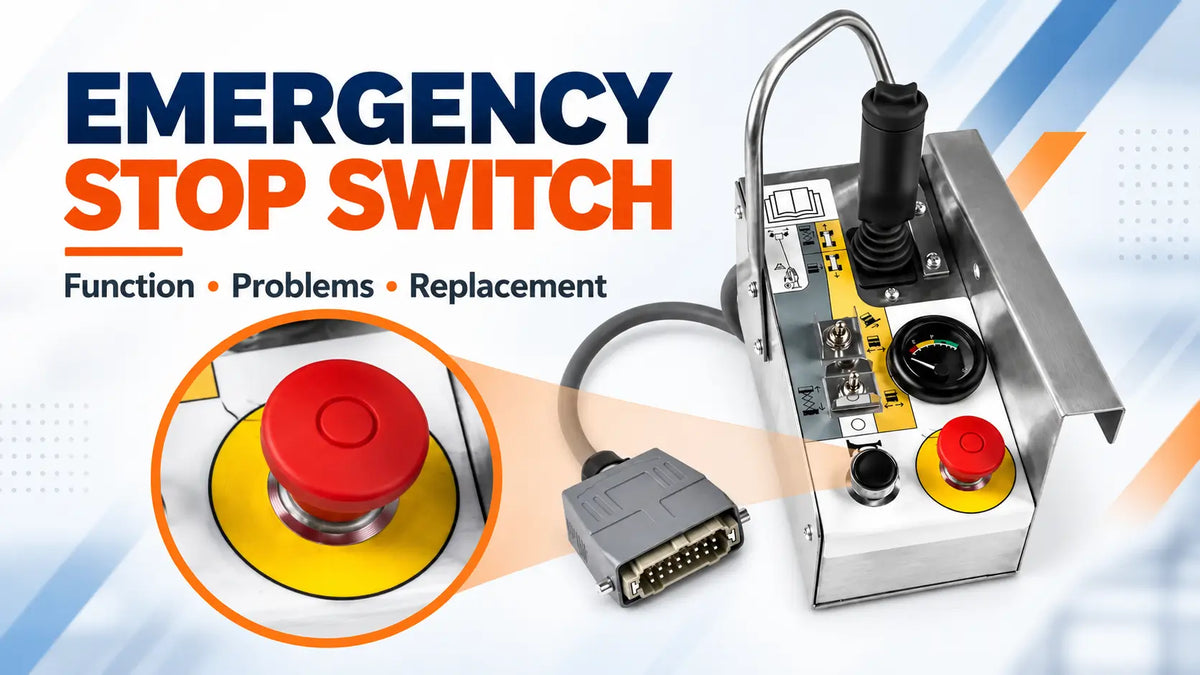

Erklärung des Not-Aus-Schalters einer Arbeitsbühne: Funktion, Probleme & Austauschleitfaden

Der Not-Aus-Schalter ist eine der am leichtesten erkennbaren Bedienelemente einer Arbeitsbühne.

Er ist in der Regel als großer roter Druckknopf ausgeführt, der es ermöglicht, den Steuerkreis der Maschine bei Bedarf schnell zu unterbrechen.

Obwohl der Schalter von außen einfach aussieht, hängt seine korrekte Funktion von mehr als nur dem roten Knopf ab.

Schaltmechanismus, elektrische Kontakte, Anschlüsse, Verkabelung, Montage und Maschinensteuerkreis müssen alle zusammenarbeiten.

Dieser Leitfaden erklärt, was ein Not-Aus-Schalter einer Arbeitsbühne bewirkt, welche häufigen Probleme zu überprüfen sind und was vor der Bestellung eines Ersatzteils geprüft werden sollte.

Wichtig: Not-Aus-Schaltkreise variieren je nach Hersteller, Modell und Seriennummer. Prüfung, Reparatur und Austausch sollten gemäß den entsprechenden Wartungsinformationen der Maschine erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Was ist ein Not-Aus-Schalter einer Arbeitsbühne?

Ein Not-Aus-Schalter, häufig als E-Stop bezeichnet, ist eine manuell betätigte Steuerung, die dazu dient, einen Maschinensteuerkreis zu unterbrechen.

Bei vielen Arbeitsbühnen ist eine Not-Aus-Steuerung an einer oder mehreren Bedienstationen installiert, wie z. B.:

• Bedienstation der Arbeitsplattform
• Bodenbedienstation

Die genaue elektrische Anordnung hängt von der Maschine ab.

Der sichtbare rote Knopf ist nur ein Teil der kompletten Schalterbaugruppe.

Was passiert, wenn der Not-Aus betätigt wird?

Wenn der Not-Aus aktiviert wird, ändern seine elektrischen Kontakte je nach Schaltkreisdesign der Maschine ihren Zustand.

Das Steuerungssystem reagiert dann entsprechend der Integration dieses E-Stop-Schaltkreises in die Maschine.

Das genaue Verhalten sollte immer anhand der Maschinendokumentation bestimmt und nicht anhand eines anderen Modells angenommen werden.

Der entscheidende Punkt ist, dass der E-Stop Teil eines elektrischen Steuerkreises ist – nicht einfach nur ein mechanischer Knopf.

Der rote Knopf ist nicht der gesamte Schalter

Eine typische Not-Aus-Baugruppe kann je nach Ausführung mehrere Teile umfassen:

• Roter Betätigungsknopf
• Mechanischer Verriegelungsmechanismus
• Kontaktblock
• Elektrische Anschlüsse
• Montagematerial
• Verkabelung oder Steckverbinder

Ein Problem kann in einem dieser Bereiche auftreten.

Beispielsweise kann sich ein Knopf korrekt bewegen, während ein dahinter liegender elektrischer Kontakt beschädigt ist.

Betätigung und Rücksetzen durch Drücken

Viele Not-Aus-Schalter verriegeln mechanisch, wenn sie gedrückt werden.

Der Schalter erfordert dann eine bewusste Rücksetzaktion, bevor die normale Steuerung wieder aufgenommen werden kann.

Je nach Schalterdesign kann das Zurücksetzen Folgendes beinhalten:

• Drehen des Knopfes
• Ziehen des Knopfes
• Eine weitere herstellerspezifische Rücksetzmethode

Der Ersatzschalter sollte die für die ursprüngliche Anwendung richtige Betriebsart verwenden.

Gehen Sie nicht davon aus, dass jeder rote Not-Aus-Knopf denselben Rücksetzmechanismus verwendet.

Häufige Anzeichen für ein Problem mit einem Not-Aus-Schalter

Mögliche Symptome hängen davon ab, wie der E-Stop-Schaltkreis konzipiert ist.

Zu den Problemen können gehören:

• Maschine wird nicht wie erwartet mit Strom versorgt oder aktiviert
• Plattformsteuerungen bleiben auch nach dem Zurücksetzen nicht verfügbar
• Schalter verriegelt nicht beim Drücken
• Schalter lässt sich nicht korrekt lösen oder zurücksetzen
• Knopf fühlt sich locker oder mechanisch beschädigt an
• Betrieb ändert sich, wenn der Schalter oder die Verkabelung bewegt wird
• Sichtbare Beschädigung von Anschluss oder Steckverbinder
• Korrosion oder Verschmutzung um den Schalter

Diese Symptome beweisen nicht automatisch, dass der Not-Aus-Schalter selbst defekt ist.

Ein Problem mit der Verkabelung, dem Steckverbinder, der Stromversorgung oder dem Steuerkreis kann ein ähnliches Verhalten verursachen.

Eine Maschine, die nicht startet, hat nicht automatisch einen defekten E-Stop

Wenn eine Maschine völlig nicht reagiert, sind die Not-Aus-Steuerungen ein offensichtlicher Prüfpunkt – aber sie sind nicht die einzige mögliche Ursache.

Je nach Maschine können andere Bereiche Folgendes umfassen:

• Batterie oder Stromversorgung
• Steuerungswähler
• Maschinenverkabelung
• Steckverbinder
• Sicherheitsverriegelungen
• Steuerungssystem
• Andere Schalter

Der E-Stop-Schaltkreis sollte daher diagnostiziert und nicht aufgrund einer Vermutung ersetzt werden.

Prüfen Sie sowohl Plattform- als auch Bodensteuerungen

Viele Arbeitsbühnen verfügen über Not-Aus-Steuerungen sowohl an der Plattform als auch an der Bodenstation.

Ein Problem an einer der beiden Stellen kann je nach Design des Steuerungssystems den Maschineneinsatz beeinträchtigen.

Prüfen Sie vor dem Austausch eines Schalters den Betriebszustand aller vom Hersteller angegebenen Not-Aus-Steuerungen.

Dies ist besonders nützlich, wenn der Bediener glaubt, eine Station sei zurückgesetzt, die Maschine aber dennoch nicht reagiert.

Untersuchen Sie den Schalter mechanisch

Beginnen Sie mit einer visuellen und mechanischen Inspektion.

Achten Sie auf:

• Rissigen oder beschädigten Knopf
• Lockere Montage
• Knopf, der nicht verriegelt
• Knopf, der sich nicht zurücksetzen lässt
• Gebrochene Halbeteile
• Starke Verschmutzung
• Wasserschäden oder Korrosion

Der Knopf sollte so funktionieren, wie für diesen Schalter vorgesehen.

Ein Schalter, der sich mechanisch ungewöhnlich anfühlt, sollte vor elektrischen Tests weiter untersucht werden.

Untersuchen Sie die elektrischen Anschlüsse

Die Rückseite eines Not-Aus-Schalters ist genauso wichtig wie die Vorderseite.

Untersuchen Sie:

• Zustand der Anschlüsse
• Lose Kabel
• Korrosion
• Hitzeschäden
• Gebrochenen Kontaktblock
• Lockeren Steckverbinder
• Beschädigte Isolierung

Ein loser Anschluss kann den Schaltkreis unterbrechen, selbst wenn der Knopf an der Vorderseite normal aussieht.

Die Kontaktkonfiguration ist wichtig

Not-Aus-Schalter können unterschiedliche elektrische Kontaktanordnungen verwenden.

Der Ersatz muss der von der Maschine erforderlichen elektrischen Logik entsprechen.

Ein Schalter sollte nicht nur ausgewählt werden, weil:

• Der rote Knopf gleich aussieht
• Der Montagedurchmesser ähnlich erscheint
• Der Knopf in das Bedienfeld passt

Die interne Kontaktkonfiguration muss ebenfalls für den ursprünglichen Schaltkreis geeignet sein.

Normalerweise geschlossene Kontakte sind üblich, aber raten Sie nicht

Not-Aus-Schaltkreise verwenden häufig Kontaktanordnungen, die so konzipiert sind, dass sich der Zustand des Steuerkreises ändert, wenn der Schalter betätigt wird.

Die genaue Kontaktanordnung und Anschlusszuweisung sollte jedoch anhand der spezifischen Maschinendokumentation oder des ursprünglichen Schalters bestätigt werden.

Verkabeln Sie einen Ersatz nicht nur aufgrund von Vermutungen über die Anschlussplatzierung.

Montagemaß und Passform im Bedienfeld sind wichtig

Der Schalter muss physisch in das Bedienfeld oder Gehäuse passen.

Vergleichen Sie:

• Größe der Bedienfeldöffnung
• Gewindete Montagesektion
• Befestigungsmutter
• Knopfdurchmesser
• Gesamttiefe des Schalters

Der Platz nach hinten kann ebenfalls wichtig sein, da der Kontaktblock und die Anschlüsse Platz im Inneren des Steuerkastens beanspruchen.

Ein Schalter, der von vorne passt, kann dennoch mit internen Komponenten hinter dem Bedienfeld kollidieren.

Komplette E-Stop-Baugruppe oder nur Knopf?

Dies ist eine wichtige Unterscheidung bei der Bestellung von Teilen.

Je nach Produkt und Maschine kann ein Angebot Folgendes umfassen:

• Nur Knopf oder Betätiger
• Nur Kontaktblock
• Komplette Schalterbaugruppe
• Schalter mit Verkabelung
• Schalter als Teil eines kompletten Steuerkastens

Bestätigen Sie vor der Bestellung immer, was im Lieferumfang enthalten ist.

Ein Ersatz-Roter Knopf ohne den erforderlichen Kontaktblock ist nicht dasselbe wie ein kompletter Not-Aus-Schalter.

Not-Aus-Schalter vs. kompletter Plattformsteuerkasten

Ein Not-Aus-Schalter kann als eine Komponente in einem größeren Plattformsteuerkasten installiert sein.

Ein beschädigter E-Stop bedeutet nicht automatisch, dass der komplette Steuerkasten ersetzt werden muss.

Wenn der Schalter separat wartbar ist und der Rest des Steuerkastens in gutem Zustand bleibt, kann ein einzelner Schalter ersetzt werden.

Wenn jedoch das Gehäuse, die interne Verkabelung, der Joystick und mehrere Steuerungen ebenfalls beschädigt sind, kann der erforderliche Austauschumfang anders ausfallen.

Weitere Informationen finden Sie in unserem Leitfaden für den Austausch des kompletten Steuerkastens oder einzelner Komponenten .

Warum die OEM-Teilenummer wichtig ist

Viele industrielle Not-Aus-Schalter sehen ähnlich aus.

Die OEM-Teilenummer hilft, den richtigen Schalter oder die richtige Schalterbaugruppe für die Maschine zu identifizieren.

Überprüfen Sie außerdem:

• Maschinenhersteller
• Genaue Modellbezeichnung
• Komplette Seriennummer
• Schalterkonfiguration
• Anordnung von Steckverbinder oder Anschlüssen

Identifizieren Sie einen E-Stop nicht allein anhand der Farbe und des Durchmessers des Knopfes.

Weitere Informationen zur Identifizierung von Teilen finden Sie in unserem Leitfaden für Teilenummern von Arbeitsbühnen .

Identifizieren Sie den Schalter nicht nur von vorne

Zwei Not-Aus-Schalter können von der Bedienerseite aus fast identisch aussehen.

Die wichtigen Unterschiede können sich hinter dem Bedienfeld befinden.

Vergleichen Sie:

• Kontaktblock
• Anschlusslayout
• Steckverbinder-Typ
• Tiefe nach hinten
• Montage

Ein Foto der Rückseite ist daher äußerst nützlich, um einen Ersatz zu identifizieren.

Welche Fotos sollten Sie vor dem Ausbau des Schalters machen?

Fotografieren Sie vor dem Ausbau:

• Vorderseite des Not-Aus-Knopfes
• Komplettes Bedienfeld
• Rückseite des Schalters
• Kontaktblock
• Elektrische Anschlüsse
• Steckverbinder, falls zutreffend
• Teilenummerierungsmarkierungen
• Maschinenschild

Fotografieren Sie außerdem die Position der Verkabelung, bevor Sie etwas trennen.

Verlassen Sie sich nicht auf Ihr Gedächtnis, um die Anschlussanordnung nachzubauen.

Kann ein Not-Aus-Schalter getestet werden?

Der Schalter kann mithilfe des geeigneten Wartungsverfahrens und Testgeräts elektrisch geprüft werden.

Das Ziel ist es festzustellen, ob der erwartete Zustand der elektrischen Kontakte beim Betätigen des Schalters korrekt wechselt.

Die Anschlusszuweisungen und das Schaltkreisverhalten sollten jedoch vor dem Test überprüft werden.

Elektrische Tests sollten von qualifiziertem Fachpersonal unter Verwendung der korrekten Verkabelungsinformationen für die Maschine durchgeführt werden.

Überbrücken Sie keinen Not-Aus-Schalter

Die Überbrückung eines Not-Aus-Schaltkreises zur Wiederherstellung des Maschinenbetriebs ist kein geeigneter Ersatz für Diagnose und Reparatur.

Wenn die Maschine nicht funktioniert, weil der E-Stop-Schaltkreis offen ist oder nicht korrekt erkannt wird, ermitteln Sie die tatsächliche Ursache.

Dies kann Folgendes umfassen:

• Der Schalter
• Kontaktblock
• Verkabelung
• Steckverbinder
• Ein anderer Teil des Steuerkreises

Stellen Sie das System gemäß der vom Hersteller vorgesehenen Konfiguration wieder her.

Häufige Fehler beim Austausch eines Not-Aus-Schalters

Kauf nach dem Aussehen des Knopfes

Der rote Betätiger kann identisch aussehen, während die elektrischen Kontakte oder die Konstruktion an der Rückseite unterschiedlich sind.

Ignorieren des Kontaktblocks

Der elektrische Schaltteil ist für die Kompatibilität unerlässlich.

Nur den E-Stop der Plattform prüfen

Andere Not-Aus-Steuerungen können ebenfalls den Maschineneinsatz beeinträchtigen.

Austausch des Schalters ohne Prüfung der Verkabelung

Ein beschädigter Anschluss oder Kabelbaum kann einen defekten Schalter imitieren.

Bestellung des Knopfes anstelle des kompletten Schalters

Bestätigen Sie, ob das Angebot den Kontaktblock und andere erforderliche Komponenten umfasst.

Bestellung nur nach Maschinenmodell

Seriennummernbereiche und Produktionsänderungen können die installierten Steuerungskomponenten beeinflussen.

Eine einfache E-Stop-Identifizierungsmethode

1. Finden Sie die OEM-Teilenummer.
Prüfen Sie den ursprünglichen Schalter und die Maschinendokumentation.

2. Notieren Sie die Modellbezeichnung und Seriennummer der Maschine.
Bestätigen Sie die korrekte Anwendung.

3. Fotografieren Sie Vorder- und Rückseite.
Identifizieren Sie den Schalter nicht allein anhand des roten Knopfes.

4. Vergleichen Sie den Rücksetzmechanismus.
Prüfen Sie, wie der ursprüngliche Schalter funktioniert.

5. Vergleichen Sie den Kontaktblock.
Prüfen Sie die elektrische Konfiguration.

6. Vergleichen Sie die Montage.
Prüfen Sie die Passform im Bedienfeld und den Platz nach hinten.

7. Vergleichen Sie Anschlüsse oder Steckverbinder.
Bestätigen Sie die elektrische Schnittstelle.

Welche Informationen sollten Sie einem Teilelieferanten senden?

Für die Identifizierung eines Not-Aus-Schalters geben Sie Folgendes an:

• OEM-Teilenummer
• Maschinenhersteller
• Genaue Modellbezeichnung der Maschine
• Komplette Seriennummer
• Foto der Vorderseite
• Foto der Rückseite
• Foto des Kontaktblocks
• Foto von Anschluss oder Steckverbinder
• Foto des eingebauten Steuerpanels

Wenn der Schalter in einem Plattformsteuerkasten installiert ist, fügen Sie auch ein Foto des kompletten Steuerkastens bei.

Häufig gestellte Fragen

Was bewirkt ein Not-Aus-Schalter an einer Arbeitsbühne?

Er bietet eine manuelle Möglichkeit, den Zustand eines Not-Aus-Steuerkreises zu ändern. Die genaue Reaktion der Maschine hängt davon ab, wie der Schaltkreis konzipiert ist.

Warum funktioniert meine Scherenarbeitsbühne nicht mehr, nachdem ich den E-Stop zurückgesetzt habe?

Der Schalter ist möglicherweise nicht die einzige mögliche Ursache. Prüfen Sie alle erforderlichen Steuerstationen, die Stromversorgung, die Verkabelung, die Steckverbinder und die zugehörigen Steuerkreise gemäß der Maschinendokumentation.

Kann ein E-Stop-Knopf normal aussehen, aber dennoch defekt sein?

Ja. Die mechanische Betätigung des Knopfes beweist nicht, dass die dahinter liegenden elektrischen Kontakte korrekt funktionieren.

Kann ich nur den Not-Aus-Schalter austauschen, anstatt des gesamten Steuerkastens?

Potenziell, wenn der Schalter separat wartbar ist, korrekt identifiziert wurde und der Rest des Steuerkastens in gutem Zustand ist.

Sind alle roten Not-Aus-Schalter austauschbar?

Nein. Montage, Rücksetzmechanismus, Kontaktkonfiguration, Anschlüsse und Maschinenanwendung können variieren.

Sollte ich einen E-Stop überbrücken, um zu testen, ob die Maschine läuft?

Der Not-Aus-Schaltkreis sollte mithilfe des geeigneten Wartungsverfahrens diagnostiziert werden, anstatt ihn als Ersatz für eine ordnungsgemäße Prüfung und Reparatur zu überbrücken.

Abschließende Gedanken

Ein Not-Aus-Schalter einer Arbeitsbühne sollte nicht allein anhand des roten Knopfes identifiziert werden.

Ein korrekter Austausch hängt von der kompletten Schalterbaugruppe ab, einschließlich ihres Rücksetzmechanismus, Kontaktblocks, der Montage und der elektrischen Anschlüsse.

Prüfen Sie vor der Bestellung die OEM-Teilenummer, die Modellbezeichnung der Maschine, die Seriennummer und die Konfiguration an Vorder- und Rückseite des ursprünglichen Schalters.

Die einfachste Regel lautet:

Vergleichen Sie die komplette Schalterbaugruppe – nicht nur den roten Knopf.

Benötigen Sie Hilfe bei der Identifizierung eines Not-Aus-Schalters einer Arbeitsbühne?

SAIYIS bietet AWP-Ersatzteile für Scherenarbeitsbühnen und andere Arbeitsplattformen an, einschließlich Steuerkastens, Joysticks, Steuerplatinen, Schaltern, Motoren, Verkabelung und Hydraulikteilen.

Für die Überprüfung der Kompatibilität geben Sie die OEM-Teilenummer, die Modellbezeichnung der Maschine, die Seriennummer und klare Fotos von Vorderseite, Rückseite, Kontaktblock und elektrischen Anschlüssen an.

Herstellernamen und OEM-Teilenummern werden ausschließlich zu Identifizierungs- und Kompatibilitätsreferenzzwecken verwendet.
