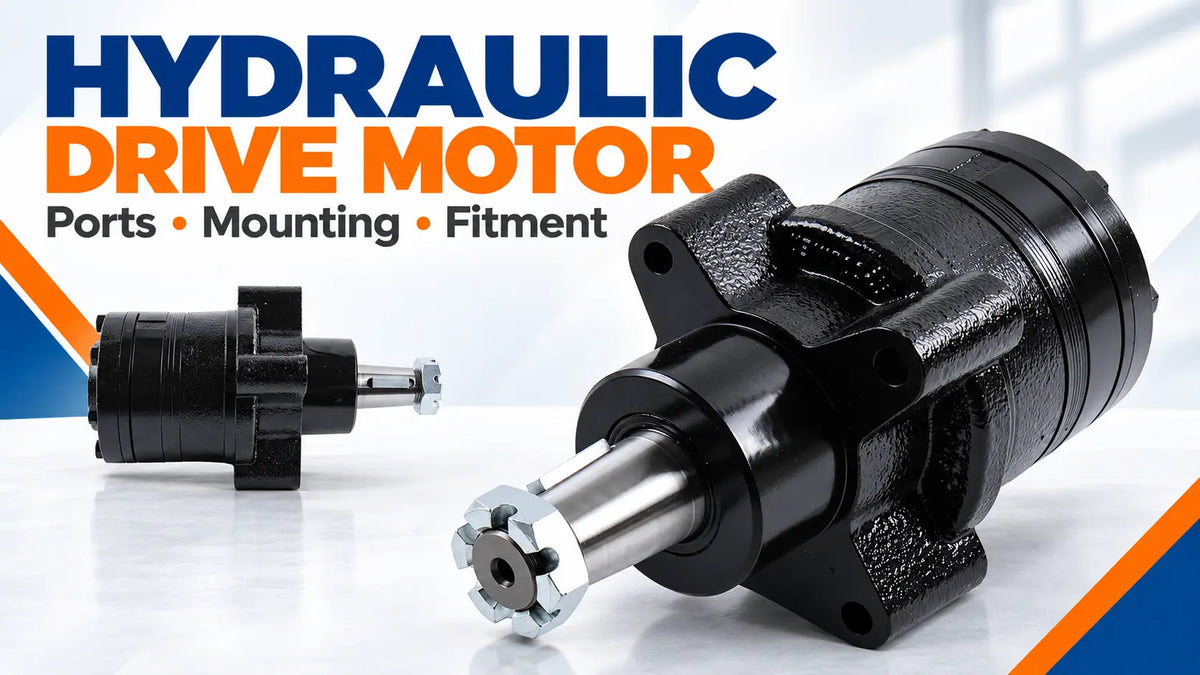

Cách chọn mô-tơ truyền động thủy lực cho xe nâng người phù hợp: Cổng kết nối, lắp đặt & tương thích

Mô-tơ truyền động thủy lực là bộ phận quan trọng trong hệ thống di chuyển của nhiều loại xe nâng người.

Mặc dù hai mô-tơ thủy lực có thể trông rất giống nhau bên ngoài, chúng có thể khác nhau về cấu hình cổng kết nối, thiết kế trục, kiểu lắp đặt, chiều quay, thể tích dịch chuyển nội bộ và ứng dụng trên máy.

Điều đó có nghĩa là không nên chọn mô-tơ thay thế chỉ dựa vào hình dáng.

Cách an toàn nhất là xác định mô-tơ nguyên bản, xác nhận chính xác ứng dụng trên máy và so sánh các giao diện thủy lực cũng như cơ khí trước khi đặt hàng.

Hướng dẫn này giải thích những điểm cần kiểm tra khi xác định mô-tơ truyền động thủy lực thay thế cho xe nâng người hoặc xe nâng kiểu kéo.

Mô-tơ truyền động thủy lực là gì?

Mô-tơ truyền động thủy lực chuyển đổi năng lượng thủy lực thành chuyển động quay cơ khí.

Chất lỏng thủy lực được nén đi vào mô-tơ và làm quay cơ cấu quay nội bộ.

Chuyển động quay này sau đó có thể được truyền đến bánh xe, hộp số hoặc bộ phận truyền động khác tùy thuộc vào thiết kế của máy.

Nói một cách đơn giản:

Dòng thủy lực → Mô-tơ thủy lực → Chuyển động quay cơ khí

Điều này khác với bơm thủy lực, bộ phận chuyển đổi chuyển động quay cơ khí thành dòng thủy lực.

Mô-tơ truyền động thủy lực so với bơm thủy lực

Bơm thủy lực và mô-tơ thủy lực là các bộ phận có liên quan, nhưng chúng thực hiện các chức năng chuyển đổi năng lượng trái ngược nhau.

Sự phân biệt này rất quan trọng khi đặt hàng phụ tùng thay thế.

Không nên nhầm lẫn mô-tơ thủy lực dùng trong hệ thống di chuyển với bơm cung cấp dòng thủy lực cho hệ thống.

Mô-tơ truyền động thủy lực so với mô-tơ DC

Một nguồn gây nhầm lẫn phổ biến khác là sự khác biệt giữa mô-tơ truyền động thủy lực và mô-tơ điện một chiều (DC).

Mô-tơ DC sử dụng điện năng để tạo ra chuyển động quay.

Trên nhiều loại xe nâng người chạy điện, mô-tơ DC có thể được sử dụng để truyền động cho bơm thủy lực.

Ngược lại, mô-tơ truyền động thủy lực sử dụng chất lỏng thủy lực được nén để tạo ra chuyển động quay.

Do đó, việc kiểm tra tính tương thích của chúng rất khác nhau.

Mô-tơ DC có thể cần kiểm tra các thông số như điện áp, đầu nối điện và cấu hình trục.

Mô-tơ truyền động thủy lực đòi hỏi sự chú ý kỹ hơn đến các cổng thủy lực, giao diện cơ khí, kiểu lắp đặt và thông số kỹ thuật thủy lực.

Để xác định mô-tơ điện, hãy xem Hướng dẫn thay thế mô-tơ DC cho xe nâng người của chúng tôi.

Bắt đầu với mã phụ tùng OEM

Mã phụ tùng OEM là một trong những điểm xuất phát tốt nhất khi xác định mô-tơ truyền động thủy lực.

Kiểm tra:

• Nhãn mô-tơ nguyên bản
• Các ký hiệu được dập hoặc đúc
• Sổ tay phụ tùng máy
• Hồ sơ bảo dưỡng hiện có
• Tài liệu thay thế trước đó

Chụp ảnh toàn bộ nhãn trước khi tháo mô-tơ nguyên bản.

Nếu có nhiều mã xuất hiện trên vỏ, đừng mặc định mọi mã đều là mã phụ tùng bảo dưỡng của nhà sản xuất máy.

Để biết thêm thông tin, hãy xem Hướng dẫn mã phụ tùng xe nâng người của chúng tôi.

Xác nhận mẫu máy và số sê-ri

Mô-tơ truyền động thủy lực phải phù hợp chính xác với ứng dụng trên máy.

Ghi lại:

• Nhà sản xuất máy
• Mẫu chính xác
• Số sê-ri đầy đủ

Những thay đổi trong quá trình sản xuất có thể ảnh hưởng đến mô-tơ thủy lực, cụm bánh xe, bộ phận phanh, đường đi của ống thủy lực hoặc cách bố trí lắp đặt trong cùng một dòng máy.

Đừng mặc định rằng một mô-tơ sẽ tự động phù hợp với mọi máy có cùng tên mẫu.

Kiểm tra các cổng thủy lực

Cấu hình cổng là một trong những điểm kiểm tra tính tương thích dễ thấy nhất.

So sánh:

• Số lượng cổng thủy lực
• Vị trí cổng
• Hướng cổng
• Kích thước cổng
• Loại ren hoặc đầu nối

Các ống thủy lực nguyên bản phải kết nối chính xác mà không bị kéo căng, xoắn hoặc ép vào vị trí bất thường.

Một mô-tơ có kích thước lắp đặt chính xác vẫn có thể không tương thích nếu các cổng thủy lực khác nhau.

Vị trí cổng cũng quan trọng như kích thước cổng

Hai mô-tơ thủy lực có thể sử dụng các đầu nối tương tự nhưng đặt cổng ở các mặt khác nhau của vỏ.

Sự khác biệt đó có thể ảnh hưởng đến:

• Đường đi của ống
• Khoảng trống
• Hướng lắp đặt
• Khả năng tiếp cận để bảo dưỡng

Vì lý do này, luôn so sánh ảnh chụp toàn bộ mô-tơ thay vì chỉ so sánh ren cổng.

Kiểm tra trục hoặc giao diện đầu ra

Trục đầu ra truyền chuyển động quay từ mô-tơ thủy lực đến bộ phận được truyền động.

Tùy thuộc vào ứng dụng, hãy so sánh:

• Đường kính trục
• Chiều dài trục
• Cấu hình rãnh then
• Rãnh then (nếu có)
• Cách bố trí khớp nối
• Hình dạng đầu ra

Sự không khớp trục có thể khiến một mô-tơ vốn dĩ tương tự trở nên không thể sử dụng.

Đừng sửa đổi một trục không chắc chắn chỉ để làm cho mô-tơ thay thế vừa vặn.

Kiểu lắp đặt phải khớp

Mô-tơ thủy lực phải được gắn chính xác vào máy, hộp số hoặc cụm truyền động bánh xe.

So sánh:

• Số lượng lỗ lắp đặt
• Kiểu bố trí bu lông
• Mặt lắp đặt
• Đường kính lỗ định vị (nếu có)
• Hướng mô-tơ

Những khác biệt nhỏ về hình học lắp đặt có thể ngăn cản việc căn chỉnh chính xác.

Một bức ảnh rõ nét về mặt lắp đặt thường hữu ích hơn nhiều so với vài góc nhìn nghiêng chung chung.

Chiều quay của mô-tơ thủy lực có quan trọng không?

Có. Chiều quay có thể quan trọng trong một ứng dụng truyền động.

Chiều quay yêu cầu phụ thuộc vào mạch thủy lực, các kết nối cổng và thiết kế mô-tơ.

Đừng mặc định chiều quay chỉ dựa vào hướng nhìn của mô-tơ.

Ứng dụng chính xác nên được xác minh bằng tài liệu tham khảo OEM và thông tin bảo dưỡng phù hợp.

Tại sao thể tích dịch chuyển nội bộ lại quan trọng

Các mô-tơ thủy lực trông giống nhau về mặt vật lý có thể có thể tích dịch chuyển nội bộ khác nhau.

Thể tích dịch chuyển của mô-tơ ảnh hưởng đến mối quan hệ giữa dòng thủy lực, tốc độ và mô-men xoắn.

Do đó, một mô-tơ trông giống nhau nhưng có các đặc tính nội bộ khác nhau có thể làm thay đổi hiệu suất của máy.

Thông tin này không phải lúc nào cũng rõ ràng khi nhìn từ bên ngoài.

Đó là một lý do khác khiến mã phụ tùng OEM hoặc tài liệu tham khảo thay thế đã được xác minh đáng tin cậy hơn so với việc chỉ so sánh bằng hình dáng.

Vỏ giống nhau không có nghĩa là mô-tơ giống nhau

Các nhà sản xuất có thể sử dụng các dòng mô-tơ thủy lực liên quan với vỏ rất giống nhau.

Hai thiết bị có thể dùng chung:

• Hình dáng thân tương tự
• Vị trí cổng tương tự
• Kiểu lắp đặt giống nhau

nhưng vẫn khác nhau về cấu tạo bên trong.

Các điểm khác biệt có thể bao gồm:

• Thể tích dịch chuyển
• Đặc tính chiều quay
• Định mức áp suất
• Cấu hình trục
• Ứng dụng

Hãy sử dụng hình dáng bên ngoài để xác nhận mô-tơ đã được xác định—chứ không phải để tự mình xác định tính tương thích.

Còn bộ phanh gắn với mô-tơ truyền động thì sao?

Một số cụm truyền động có thể bao gồm các bộ phận phanh được tích hợp hoặc gắn với mô-tơ thủy lực hoặc cụm hộp số.

Nếu cụm nguyên bản bao gồm bộ phanh, hãy xác định sản phẩm thay thế là:

• Chỉ mô-tơ thủy lực
• Mô-tơ kèm bộ phanh
• Cụm mô-tơ và hộp số
• Một cụm truyền động hoàn chỉnh khác

Đừng mặc định rằng mọi danh sách mô-tơ đều bao gồm các bộ phận đi kèm giống nhau.

Hãy kiểm tra kỹ ảnh sản phẩm và mô tả.

Mô-tơ thủy lực so với cụm truyền động hoàn chỉnh

Một cụm truyền động có thể bao gồm nhiều hơn mô-tơ thủy lực.

Tùy thuộc vào thiết kế của máy, cụm có thể chứa:

• Mô-tơ thủy lực
• Các bộ phận giảm tốc bằng bánh răng
• Bộ phanh
• Trục bánh
• Phụ kiện lắp đặt

Cấu hình chính xác thay đổi tùy theo máy.

Trước khi đặt hàng, hãy xác định mức độ nào của cụm thực sự bị hỏng và sản phẩm thay thế bao gồm mức độ nào.

Các dấu hiệu phổ biến của vấn đề mô-tơ truyền động thủy lực

Các triệu chứng phụ thuộc vào máy và thiết kế hệ thống truyền động.

Các dấu hiệu có thể bao gồm:

• Một bên của máy không truyền động chính xác
• Hiệu suất di chuyển yếu
• Tiếng ồn bất thường từ khu vực truyền động
• Rò rỉ thủy lực quanh mô-tơ
• Mô-tơ quay bất thường
• Tốc độ di chuyển giữa hai bên khác nhau rõ rệt

Những triệu chứng này không tự động chứng minh rằng mô-tơ thủy lực đã hỏng.

Các van thủy lực, ống thủy lực, bộ phanh, bộ phận cơ khí và nguồn cung cấp thủy lực có thể tạo ra các hiện tượng tương tự.

Một bánh không truyền động không tự động có nghĩa là mô-tơ bị hỏng

Khi một chức năng truyền động hoạt động khác với chức năng kia, mô-tơ thủy lực chỉ là một trong những nguyên nhân có thể.

Tùy thuộc vào thiết kế của máy, việc chẩn đoán cũng có thể bao gồm:

• Tình trạng ống thủy lực
• Van điều khiển
• Giải phóng bộ phanh
• Các bộ phận truyền động cơ khí
• Dòng thủy lực
• Áp suất thủy lực

Mô-tơ nên được xác nhận là bộ phận bị hỏng trước khi thay thế.

Rò rỉ thủy lực không phải lúc nào cũng đến từ thân mô-tơ

Dầu có thể nhìn thấy quanh mô-tơ thủy lực có thể bắt nguồn từ:

• Đầu nối cổng
• Ống thủy lực
• Phớt
• Các bộ phận lân cận
• Chính mô-tơ

Hãy làm sạch khu vực và xác định nguồn rò rỉ thực sự trước khi đặt hàng mô-tơ thay thế.

Việc thay thế mô-tơ sẽ không khắc phục được ống bị hỏng hoặc đầu nối bị lỏng.

So sánh kỹ các bộ phận truyền động bên trái và bên phải

Một số máy sử dụng các bộ phận trông giống nhau ở cả hai bên.

Tuy nhiên, đừng mặc định rằng mô-tơ truyền động trái và phải luôn giống hệt nhau hoặc có thể hoán đổi cho nhau.

Tùy thuộc vào máy, có thể có sự khác biệt về:

• Hướng cổng
• Lắp đặt
• Các bộ phận đi kèm
• Yêu cầu chiều quay
• Mã phụ tùng

Hãy xác minh tài liệu tham khảo OEM cho vị trí lắp đặt chính xác.

Bạn nên chụp những bức ảnh nào trước khi tháo mô-tơ?

Trước khi tháo, hãy chụp ảnh:

• Mô-tơ truyền động đã lắp đặt hoàn chỉnh
• Ống thủy lực và vị trí cổng
• Nhãn mô-tơ
• Vị trí lắp đặt
• Mối quan hệ với bánh xe hoặc hộp số
• Các bộ phận phanh đi kèm, nếu có

Sau khi tháo, hãy chụp ảnh:

• Trục đầu ra
• Mặt lắp đặt
• Tất cả các cổng thủy lực
• Cả hai mặt của mô-tơ
• Bất kỳ ký hiệu nhận dạng nào

Những góc nhìn này giúp việc so sánh dễ dàng hơn nhiều khi xác định mô-tơ thay thế.

Bạn nên so sánh những gì trước khi đặt hàng?

Trước khi đặt hàng mô-tơ truyền động thủy lực cho xe nâng người, hãy xác minh:

• Mã phụ tùng OEM
• Mẫu máy
• Số sê-ri đầy đủ
• Ứng dụng của mô-tơ
• Bố cục cổng thủy lực
• Kích thước cổng và loại đầu nối
• Trục đầu ra hoặc khớp nối
• Kiểu lắp đặt
• Yêu cầu chiều quay
• Các bộ phận phanh hoặc hộp số đi kèm, nếu có

Nếu sản phẩm thay thế được tham chiếu chéo chính xác với ứng dụng OEM, các bước kiểm tra vật lý này sẽ giúp xác nhận mô-tơ được cung cấp phù hợp với cấu hình nguyên bản.

Các sai lầm phổ biến khi đặt hàng mô-tơ truyền động thủy lực

Chỉ mua dựa vào hình dáng

Vỏ tương tự có thể chứa các thông số mô-tơ nội bộ khác nhau.

Bỏ qua các cổng kết nối

Vị trí cổng và loại đầu nối là một phần của giao diện lắp đặt.

Bỏ qua trục

Mô-tơ phải kết nối chính xác với bộ phận được truyền động.

Mặc định bên trái và bên phải luôn giống nhau

Hãy xác minh tài liệu tham khảo OEM và vị trí lắp đặt thực tế.

Nhầm lẫn mô-tơ thủy lực với mô-tơ DC

Một loại sử dụng năng lượng thủy lực; loại kia sử dụng điện năng.

Đặt hàng mô-tơ khi vấn đề nằm ở bộ phanh hoặc hộp số

Hãy xác định bộ phận nào trong cụm truyền động thực sự bị hỏng.

Chỉ sử dụng mẫu máy mà không có số sê-ri

Những thay đổi trong quá trình sản xuất có thể ảnh hưởng đến các bộ phận truyền động được lắp đặt.

Phương pháp xác định mô-tơ truyền động thủy lực đơn giản

1. Tìm mã phụ tùng OEM.
Kiểm tra mô-tơ nguyên bản và tài liệu của máy.

2. Ghi lại mẫu máy và số sê-ri.
Xác nhận ứng dụng sản xuất chính xác.

3. So sánh tất cả các cổng thủy lực.
Kiểm tra vị trí, hướng và loại đầu nối của chúng.

4. So sánh trục đầu ra.
Xác minh giao diện truyền động cơ khí.

5. So sánh mặt lắp đặt.
Kiểm tra kiểu bố trí bu lông và căn chỉnh.

6. Xác nhận mức độ thay thế.
Chỉ mô-tơ, mô-tơ kèm bộ phanh, hoặc cụm truyền động hoàn chỉnh.

7. Xác minh toàn bộ ứng dụng.
Đừng chỉ dựa vào hình dáng bên ngoài.

Bạn nên gửi thông tin gì cho nhà cung cấp phụ tùng?

Để xác định mô-tơ truyền động thủy lực, hãy cung cấp:

• Mã phụ tùng OEM
• Nhà sản xuất máy
• Mẫu chính xác
• Số sê-ri đầy đủ
• Ảnh toàn bộ mô-tơ
• Ảnh nhãn
• Ảnh các cổng thủy lực
• Ảnh trục đầu ra
• Ảnh mặt lắp đặt
• Ảnh bất kỳ bộ phanh hoặc hộp số đi kèm nào

Nếu mô-tơ vẫn còn được lắp đặt, hãy bao gồm một bức ảnh rộng hơn cho thấy vị trí của nó trên máy.

Câu hỏi thường gặp

Mô-tơ truyền động thủy lực có giống bơm thủy lực không?

Không. Bơm chuyển đổi chuyển động quay cơ khí thành dòng thủy lực, trong khi mô-tơ thủy lực chuyển đổi dòng thủy lực thành chuyển động quay cơ khí.

Mô-tơ truyền động thủy lực có giống mô-tơ DC không?

Không. Mô-tơ thủy lực được cung cấp năng lượng bởi chất lỏng thủy lực, trong khi mô-tơ DC sử dụng điện năng.

Hai mô-tơ thủy lực trông giống nhau có thể khác nhau không?

Có. Thể tích dịch chuyển nội bộ, trục, cấu hình cổng và ứng dụng có thể khác nhau ngay cả khi vỏ rất giống nhau.

Bố cục cổng thủy lực có quan trọng không?

Có. Các kết nối ống, loại đầu nối và đường đi vật lý phải phù hợp với ứng dụng trên máy.

Tôi có thể chỉ thay thế mô-tơ thủy lực không?

Điều đó phụ thuộc vào thiết kế của hệ thống truyền động và bộ phận nào bị hỏng. Một số cụm cho phép bảo dưỡng mô-tơ riêng biệt, trong khi những cụm khác có thể liên quan đến các bộ phận phanh hoặc hộp số bổ sung.

Tại sao số sê-ri của máy lại quan trọng?

Những thay đổi trong quá trình sản xuất có thể ảnh hưởng đến mô-tơ thủy lực hoặc cụm truyền động hoàn chỉnh được sử dụng trên máy.

Những suy nghĩ cuối cùng

Việc chọn mô-tơ truyền động thủy lực cho xe nâng người phù hợp đòi hỏi cả xác minh thủy lực và cơ khí.

Hãy bắt đầu với mã phụ tùng OEM và ứng dụng trên máy, sau đó so sánh các cổng thủy lực, trục đầu ra, kiểu lắp đặt và các bộ phận truyền động đi kèm.

Quan trọng nhất, đừng nhầm lẫn mô-tơ truyền động thủy lực với bơm thủy lực hoặc mô-tơ điện DC.

Quy tắc chính là:

Hãy khớp với toàn bộ ứng dụng truyền động—chứ không chỉ vỏ mô-tơ.

Bạn cần trợ giúp xác định mô-tơ truyền động thủy lực cho xe nâng người?

SAIYIS cung cấp phụ tùng thay thế AWP cho xe nâng kiểu kéo và các loại xe nâng người khác, bao gồm mô-tơ truyền động thủy lực, bơm, mô-tơ DC, bộ phận điều khiển và các phụ tùng thủy lực liên quan.

Để xác minh tính tương thích, hãy cung cấp mã phụ tùng OEM, mẫu máy, số sê-ri và ảnh chụp rõ nét mô-tơ, các cổng, trục, mặt lắp đặt và các bộ phận truyền động đi kèm.

Tên nhà sản xuất và mã phụ tùng OEM chỉ được sử dụng cho mục đích nhận dạng và tham chiếu tính tương thích.
